характеристика

описание

Программное Обеспечение для программирования

GX Developer и GX Works2 доступны. совершенно бесплатно программное обеспечение для программирования: Wecon PLC Редактор, срок службы бесплатное программное обеспечение и техническая поддержка

программа Безопасности

ядра режим шифрования для загрузки, загрузки и открытия программы PLC

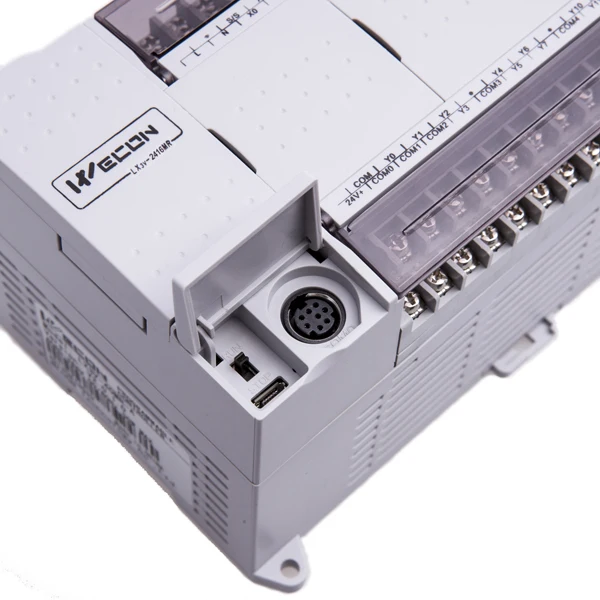

автономные Мини USB интерфейс

автономные Мини USB интерфейс для загрузки и загрузки программы PLC, также на сайте мониторинга включены. вы можете сделать что-нибудь с PLC без связи отключения.

Язык программирования

лестницы и Список Инструкций,

Протокол связи

Modbus RTU и Modbus поддержка ASCII, Протокол связи совместим с Mitsubishi FX1N, FX2N. вы можете выбрать Mitsubishi протокол для связи с Wecon ПЛС

Модуль расширения

различные модули расширения, чтобы расширить функции PLC. как AD/DA преобразования, измерения температуры, взвешивания и т. д.

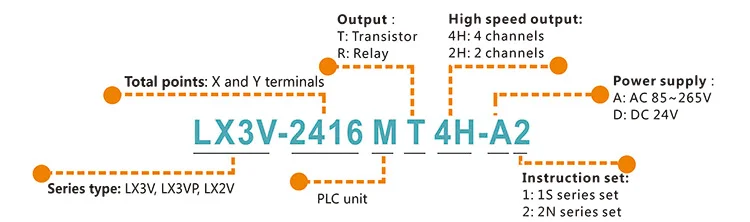

пункт

1212MT4H-D

1412MT4H-D

1616MT4H-D

2416MT4H-D

2424MT4H-D

3624MT4H-D

общие Характеристики

PLC Работает Режим

сканирования круглый/Прерывания

Язык программирования

Список инструкций/Лестницы

инструкции

основные Инструкции: 27

применяется Инструкция: 136 + 2 (2 инструкции отличается от Mitsubishi)

Скорость работы

основные Инструкции: 0.06us

применяется Инструкция: 1 ~ 10us

Памяти программ

Flash Rom встроенный

Емкость программы

16 К Шаги

Программное Обеспечение для программирования

Wecon PLC Редактор

SecuritySettings

Upload/download/пароль программы

Кабель для программирования

мини USB/USB SC09-FX USB к RS422/Mitsubishi RS232 кабель для Программирования

цифровой Фильтрации

да, для всех входных терминала

Часы реального Времени

да (Батарея не требуется)

Высокоскоростной Импульсный Выход

4 баллов (200 К * 2 + 100 К * 2), Y1, Y2, Y3, Y4

высокая Скорость Прерывания

6 баллов

Прерывание таймера

3 баллов

Выход Питания

----

Протокол связи

Wecon PLC Протокол/Mitsubishi FX2N Без Протокола/Modbus RTU

сертификат

CE/FCC

Индикатор действия

СВЕТОДИОДНАЯ индикация

условия окружающей Среды

рабочая Температура

0 ~ 55

Температура хранения

-20 ~ 70

Влажность При эксплуатации

35 ~ 85% ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ (Без конденсата)

Ударопрочность

147 м/с², 4 раз в X, Y, Z каждого направления

операционной Среды

нет агрессивных газов или слишком много пыли

вход/Выход Спецификации

количество Точек Ввода/Вывода

12/12

14/12

16/16

24/16

24/24

36/24

расширенная Точек Ввода/Вывода

макс. вход: 256 очков, максимальный выход: 256 баллов

номинальное Входное Напряжение

DC 24V±10%

прикладная Диапазон Напряжения

DC 5 ~ 30 В

Тип выхода

транзистор

Метод изоляции

оптической связи Изоляция

Max. Load

0.5A/точка, 0.8A/COM порт, 0.3A/HSPO точки

ВКЛ/ВЫКЛ Время Отклика

< 0.2 мс/точка, < 5us/HSPO точки

Технические Характеристики Напряжение Питания

Потребляемая мощность

< 35 Вт

< 35 Вт

< 35 Вт

< 35 Вт

< 35 Вт

< 35 Вт

номинальная Мощность

----

диапазон напряжения

DC 24 В

Отключения питания Время

< 10 мс

блок Предохранителей

250 В/1A

250 В/1A

250 В/3.15A

250 В/3.15A

250 В/3.15A

250 В/3.15A

пусковой Ток

< 1 мс (24 в ПОСТОЯННОГО ТОКА В)

винт Терминала

М3

регистрация Спецификации

входной Регистр (Х)

Х0 ~ X377 (Восьмеричное)

выходной Регистр (Y)

Y0 ~ Y377 (Восьмеричное)

средний Регистр (М)

М0 ~ M3071, M8000 M8255 ~ (Система Защищены)

государственный Реестр (S)

S0 ~ S999

дата Регистрации (D)

D0 ~ D7999, D8000 D8255 ~ (Система Защищены)

индексируется Регистрация (V)

V0 ~ V7

индексируется Регистрация (Z)

Z0 ~ Z7

таймер (T)

100 мс

T0 ~ T199, T250 ~ T255 (Накопленный)

10 мс

T200 ~ t245

1 мс

T246 ~ T249 (Накопленный)

счетчик (С)

16bit Плюс

C0 ~ C199

32bit Плюс-минус

C200 ~ C234

32bit High Speed

C235 ~ C255

запертом Регистр

переменный диапазон

Спецификации интерфейса

COM Порт

COM1: RS422/RS485, COM2: RS485

USB Интерфейс

скачать/Монитор/он-лайн редактирование

Extensible Интерфейс

Ethernet/RS485/CAN

BD Борту Слот

для Wecon LX3V серии BD доска

модуль Слот

для Wecon LX3V серии модуль расширения

Характеристики внешний вид

Материал корпуса

АБС-пластиков

размер L * W * H (мм)

136*107*87

136*107*87

175*107*87

175*107*87

221*107*87

221*107*87

пакет L * W * H (мм)

147*112*90

147*112*90

186*112*90

186*112*90

235*112*90

235*112*90

Вес нетто (г)

520

520

742

742

920

920

Вес брутто (г)

600

600

839

839

1061

1061

BD Доска

описание

LX3V-2AD2DA-BD

2 канала аналогового ввода (4 ~ 20mA), 2 канала аналогового вывода (4 ~ 20mA)

LX3V-2ADV2DAV-BD

2 канала аналогового ввода (-10 ~ 10 В), 2 канала аналогового вывода (-10 ~ 10 В)

LX3V-2TC2DA-BD

2 каналов тепловое сопротивление вход, 2 канала аналогового вывода (4 ~ 20mA)

LX3V-2PT2DA-BD

2 каналов вход термопары 2 канала аналогового вывода (4 ~ 20mA)

LX3V-4ADI-BD

4 канала аналогового ввода (4 ~ 20mA)

LX3V-4ADV-BD

4 канала аналогового ввода (-10 ~ 10 В)

LX3V-2RS485-BD

расширенный порт COM (RS485)

lWecon PLC LX3V Модули

модуль

описание

модуль

описание

LX3V-16EX

16 входные клеммы (Х)

LX3V-4AD

4 канала аналогового ввода

LX3V-16EYR

16 релейный выход терминалы (Y)

LX3V-4DA

4 канала аналогового вывода

LX3V-16EYT

16 транзисторный выход терминалы (Y)

LX3V-4PT

4 каналов вход термопары

LX3V-1WT

1 канал взвешивания входного сигнала

LX3V-4TC

4 каналов тепловое сопротивление вход

LX3V-2WT

2 каналов весом входного сигнала

LX3V-4LTC

4 каналов тепловое сопротивление вход (PID)
