Discovery kit: for STM32 F4 series - with STM32F407 MCU

STM32F407VGT6 microcontroller: 32-bit ARM Cortex-M4F,1 MB Flash, 192 KB RAM in an LQFP100 package

Board power supply: through USB bus or from an external 5 V supply voltage

External application power supply: 3 V and 5 V

Two push buttons: user and reset

USB OTG FS: with micro-AB connector

Extension header: for all LQFP100 I/Os for connection to prototyping board and probing

Model Name: STM32F4DISCOVERY

STM32 Board with STM32 Discovery Kit 32F429I-DISCO +Mother Board +10 Modules Kits 32F429IDISCOVERY Cortex-M4 Development BoardUSD 109.99/piece

STM32 Board STM32 Discovery Kit 32F429IDISCOVERY +Mother Board +7 Modules STM32F429I STM32 Cortex-M4 Development BoardUSD 99.99/piece

STM32 Discovery Kit STM32F4DISCOVERY 32-bit ARM Cortex-M4F 1 MB Flash 192 KB RAMUSD 31.99/piece

32F469IDISCOVERY STM32F469 Discovery Board STM32F469NIH6 microcontroller with UNO V3 connectors Embedded ST-LINK/V2-1 DebuggerUSD 92.99/piece

STM32 Board Nucleo NUCLEO-L053R8 STM32L053R8 STM32 Development Board Integrate ST-LINK/V2-1 Debugger/Programmer Free ShippingUSD 22.99/piece

STM32 Board Nucleo NUCLEO-F334R8 STM32F334R8 STM32 Development Board Integrate ST-LINK/V2-1 Debugger/Programmer Free ShippingUSD 22.99/piece

STM32 Board Nucleo NUCLEO-F302R8 STM32F302R8 STM32 Development Board Integrate ST-LINK/V2-1 Debugger/Programmer Free shippingUSD 22.99/piece

STM32 Board Nucleo NUCLEO-F411RE STM32F411RE STM32 Development Board ST-LINK/V2-1 Debugger/ProgrammerUSD 19.22/piece

STM32F4DISCOVERY STM32F4 Discovery Kit 32-разрядный ARM Cortex-M4F ядро 1 МБ Flash 192 КБ ОПЕРАТИВНОЙ ПАМЯТИ для STM32 F4 серии-с STM32F407 MCU

ОПИСАНИЕ

STM32F4DISCOVERY, открытие комплект для серии STM32 F4-с STM32F407 MCU

описание

STM32F4DISCOVERY поможет вам открыть для себя высокопроизводительных функций STM32F4 и для разработки приложений легко. это включает в себя все необходимое для начинающих и опытных пользователей, чтобы быстро приступить к работе.

на основе STM32F407VGT6, она включает в себя ST-LINK/V2 встроенный инструмент отладки, два ST MEMS, цифровой акселерометр и цифровой микрофон, один аудио ЦАП со встроенным драйвером класса D динамика, светодиоды и кнопки и USB OTG micro-AB разъем.

большое количество свободных готовых к запуску примеров прошивки приложения доступны на www.st.com/stm32f4-discovery поддерживать быструю оценки и развития.

основные Характеристики

• STM32F407VGT6 микроконтроллер с участием 32-битный ARM Cortex-M4F ядро, 1 МБ Flash, 192 КБ ОПЕРАТИВНОЙ ПАМЯТИ в LQFP100 пакета
• бортовой ST-LINK/V2 с выбора режима переключения использовать набор в качестве автономного ST-LINK/V2 (с SWD разъем для программирования и отладки)
• плата питания: через USB шине или от внешнего 5 В напряжение питания
• внешний источник питания применения: 3 В и 5 В
• LIS302DL или LIS3DSH ST MEMS 3-осевой акселерометр
• MP45DT02, ST MEMS датчик аудио, omni-directional цифровой микрофон
• CS43L22, аудио ЦАП со встроенным драйвером класса D динамика
• восемь Светодиодов:
  • LD1 (красный/зеленый) для USB коммуникации
  • LD2 (красный) для 3.3 В power on
  • четыре Светодиода пользователей, LD3 (оранжевый), LD4 (зеленый), LD5 (красный) и LD6 (синий)
  • 2 USB OTG Светодиоды LD7 (зеленый) VBus и LD8 (красный)
• две кнопки (пользователь и сброса)
• USB OTG FS с разъемом микро-ab
• жатку для всех LQFP100 ВВОДА/Вывода для быстрого подключения к макетной плате и легко зондирования

---

фотографии

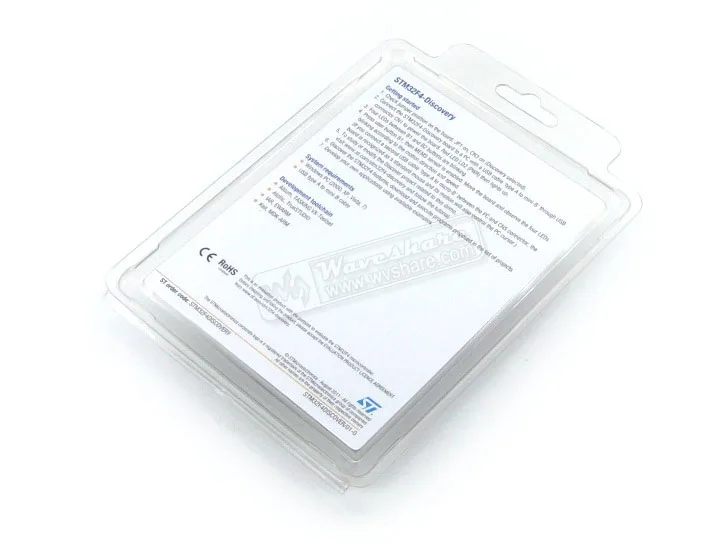

STM32F4DISCOVERY Упаковка Вид Сзади

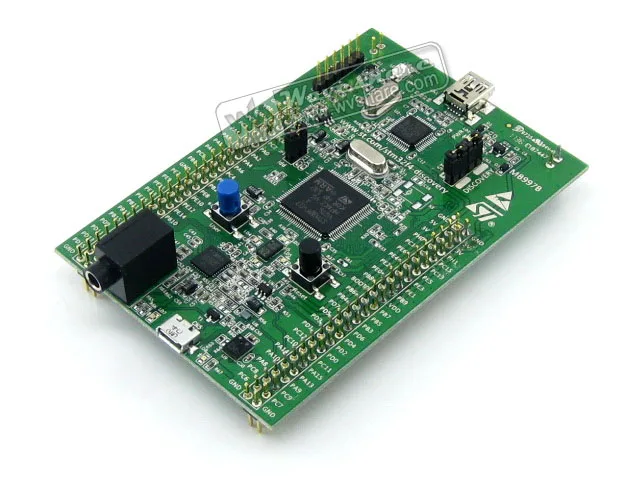

совет по Развитию STM32F4DISCOVERY

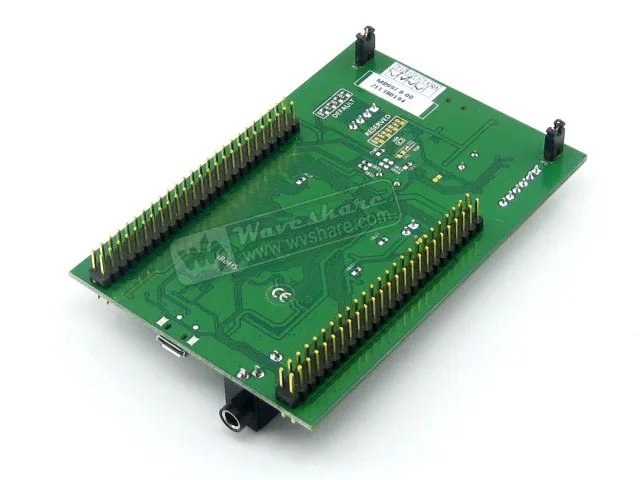

Развитие STM32F4DISCOVERY Доска Вид Сзади

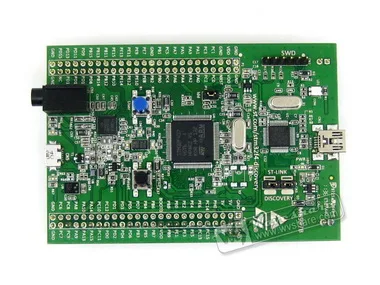

совет по Развитию STM32F4DISCOVERY

---

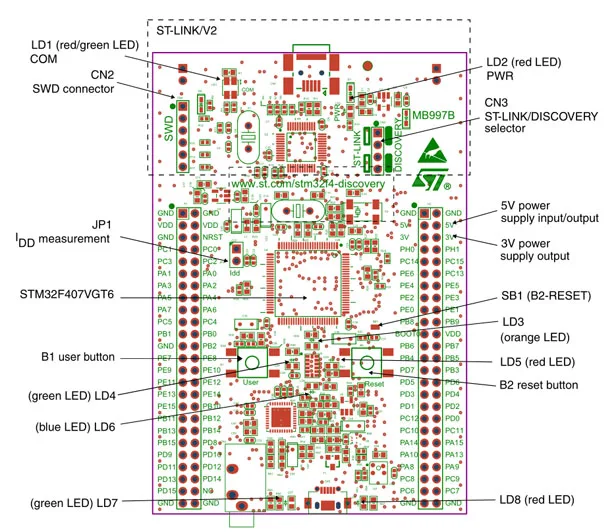

что На Борту

---

размеры

---

дизайн Поддержка

длятехнической Документации, программного обеспечения и Средств Разработки, аппаратные Ресурсы, посмотреть на официальной странице STM32F4DISCOVERY на www.st.com чтобы получить больше информации: www.st.com/internet/evalboard/product/252419.jsp

вики:www.waveshare.com/wiki/STM32F4DISCOVERY

СОДЕРЖАНИЕ ПАКЕТА

вес:0.08 кг

1. STM32F4DISCOVERY × 1
