Демо-плате Тип: Другие

Размер модели: Raspberry Pi 3 Model B

Производитель: Waveshare

Отправка из: Китай

X-NUCLEO-IHM03A1: High power stepper motor driver expansion board

Base On: PowerSTEP01 For STM32 Nucleo

Power system-in-package: integrated dual full-bridge with low RDS(on)

Voltage range: from 10.5 V to 85 V

Phase current : up to 10 Ar.m.s.

Arduino UNO R3 connector: Compatible

STM32 Nucleo boards: Compatible

multi-motor solution: Suitable

RoHS: compliant

Model Name: X-NUCLEO-IHM03A1

оригинал X-NUCLEO-IHM03A1 Высокой Мощности Шагового Двигателя Драйвер Платы Расширения На Основе PowerSTEP01 для STM32 Nucleo Поддержка Ardunio

описание

The X-NUCLEO-IHM03A1 является высокой мощности шагового двигателя драйвер платы расширения на основе powerSTEP01.

она обеспечивает доступное и простое в использовании решение для питания мощных биполярных шаговых двигателей в вашем STM32 Nucleo проекта.

полностью цифрового управления движением через профиль скорости поколения, добавления позиционирования расчеты и полный набор функций защиты, предлагает высокий уровень производительности и надежности.

The X-NUCLEO-IHM03A1 совместим с Arduino UNO R3 разъем, и поддерживает добавление других плат, которые могут быть сложены, чтобы drive до трех шаговых двигателей с одного Nucleo STM32 доска.

основные Характеристики

• система питания-в-пакете, интегрированный двойной полный мост с низким RDS (on)
• диапазон напряжения от 10.5 В до 85 В
• фазного тока до 10 Ar. m.s.
• мощность ОК и неисправности Светодиодов
• до 1/128 микро-степпинг
• программируемая скорость профиль и перегрузки по току защиты
• датчиков обнаружения стойло
• регулируемый выход скорость нарастания выходного напряжения
• защита от перегрева
• совместим с Arduino UNO R3 разъем
• совместимость с STM32 Nucleo доски
• подходит для мульти-решение двигателя
• RoHS совместимый

фотографии

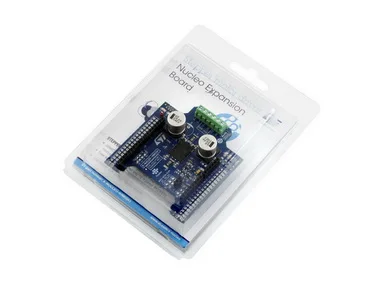

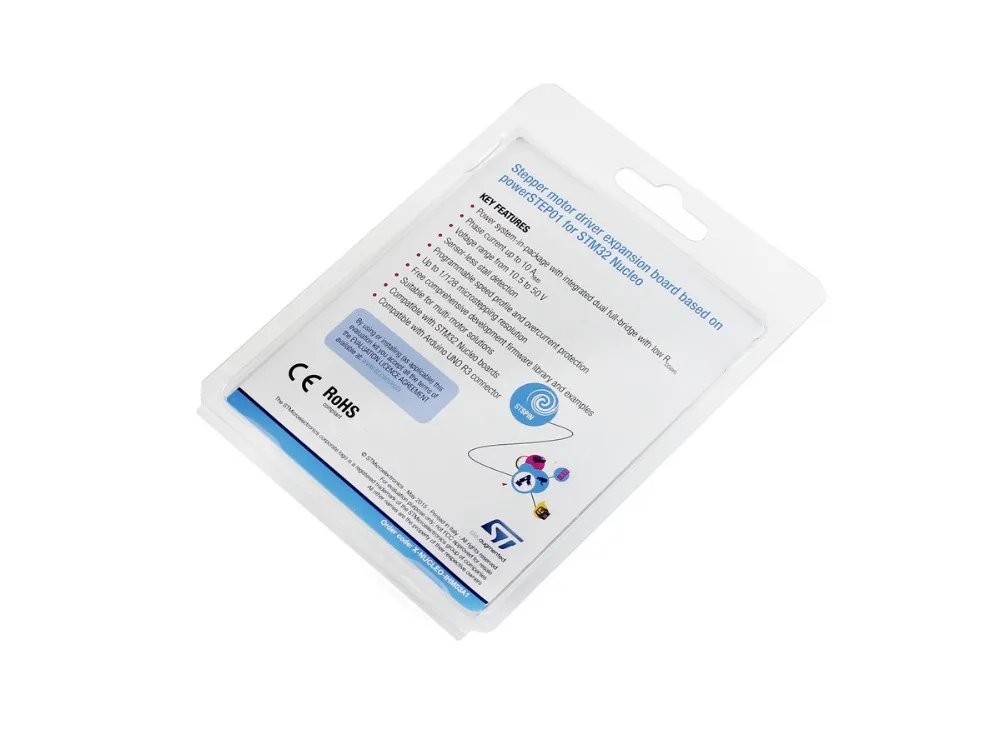

X-NUCLEO-IHM03A1 Упаковки

X-NUCLEO-IHM03A1 Упаковка Вид Сзади

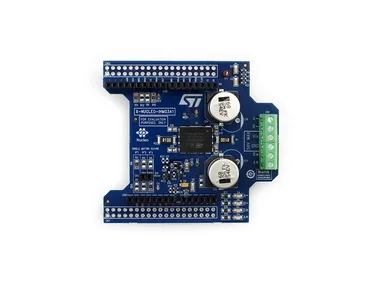

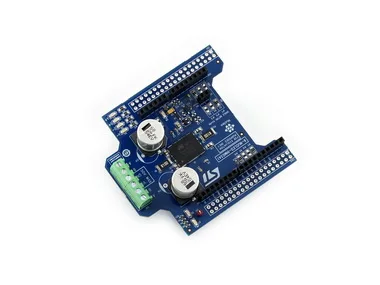

X-NUCLEO-IHM03A1

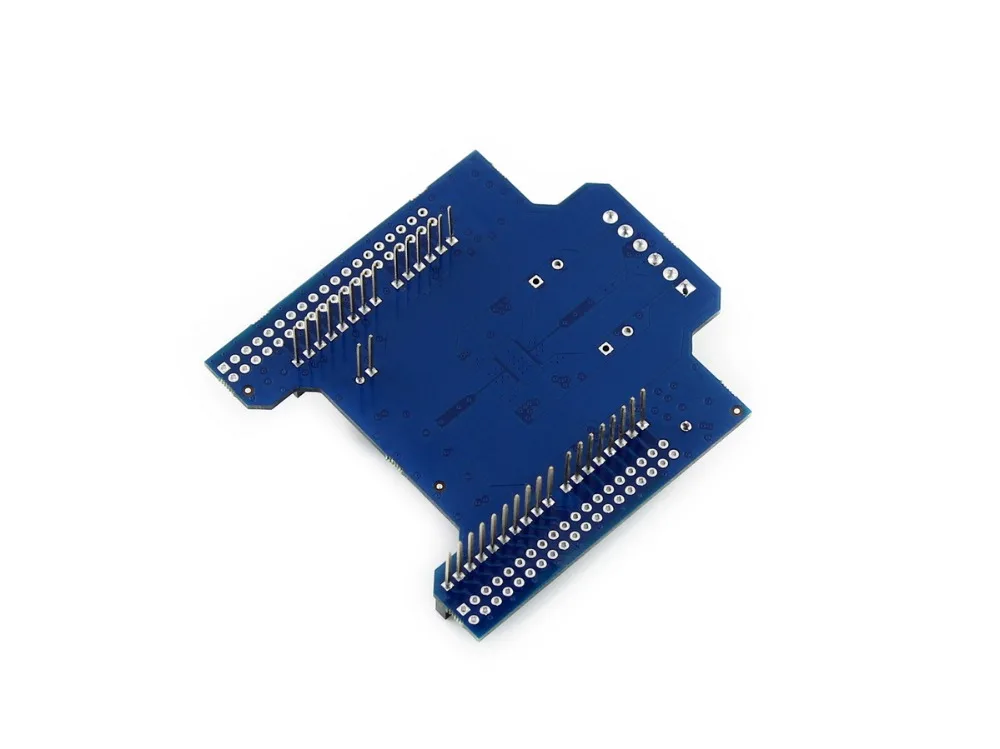

X-NUCLEO-IHM03A1 Вид Сзади

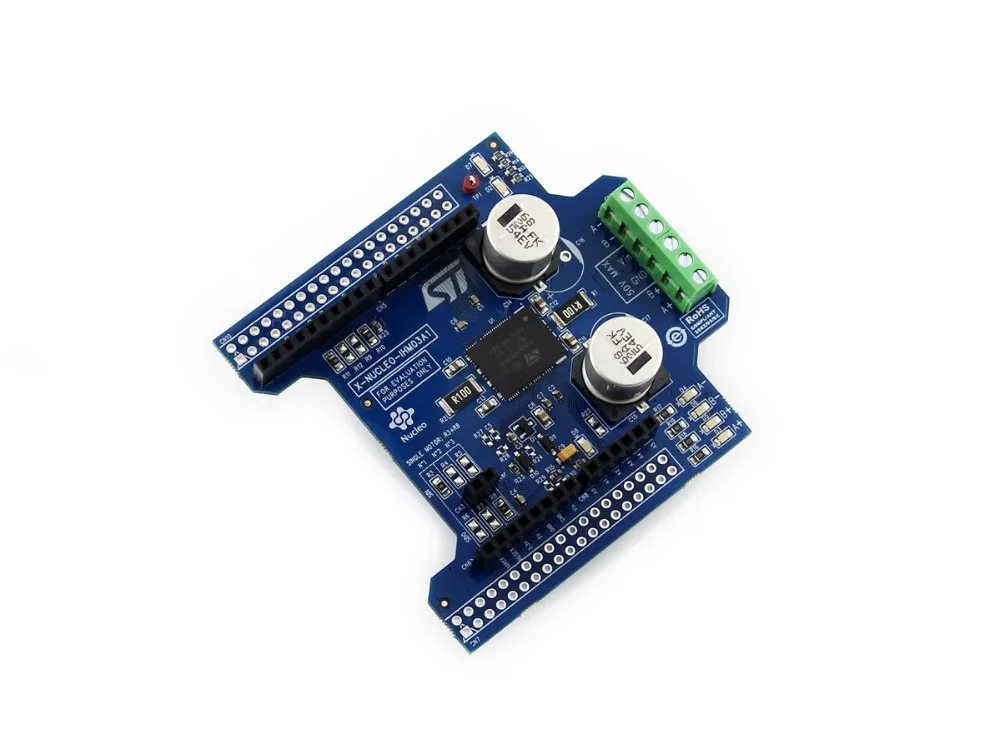

X-NUCLEO-IHM03A1

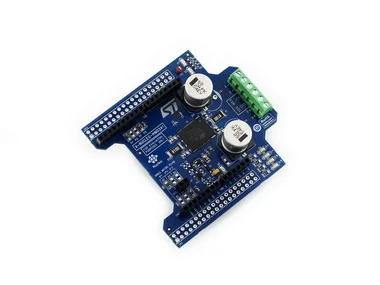

X-NUCLEO-IHM03A1 Вид Сверху

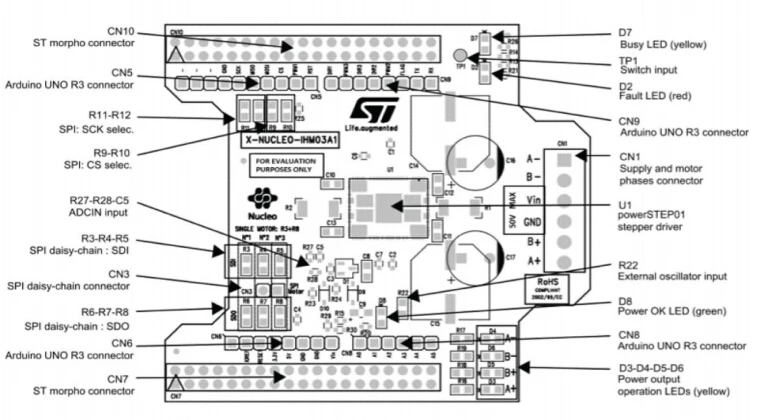

что На Борту

Схема применения

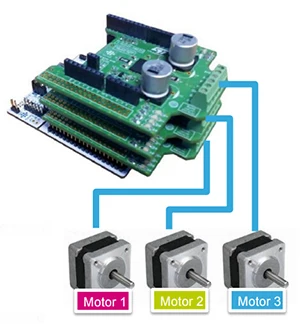

Drive трех шаговых двигателей с одного Nucleo STM32 доска:

Ресурсы для развития

• руководство пользователя
• схема
• демо код
• разработка программного обеспечения

вики:www.waveshare.com/wiki/X-NUCLEO-IHM03A1

пакет Содержит

1. X-NUCLEO-IHM03A1 × 1
