Размер модели: 6x8 & 11 x 14 Two Pairs Set

Packaging: carton

Place of Origin: Guangdong, China (Mainland)

is_customized: Yes

Model Number: PD132

Описание продукта:

петли используются везде, где транспортные средства должны быть обнаружены. как мониторинга и безопасный охранные подъездные пути для подсчета транспортных средств. выходной сигнал может быть использован для управления двери и ворота привода механизмов, дорожные ограждения, управления системы светофора на автостоянках или активации дозаторы карты в парках.

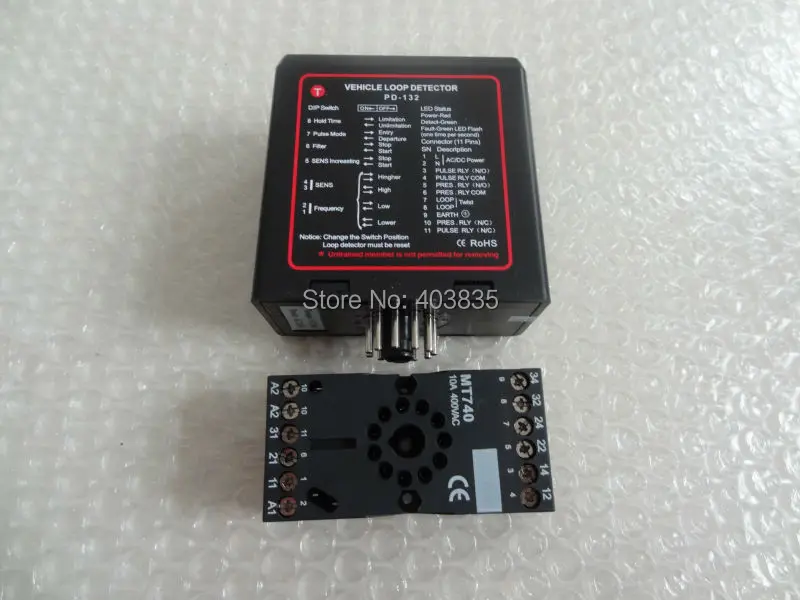

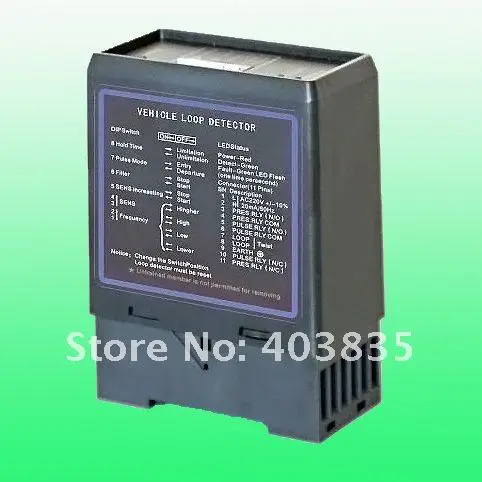

The Product is a single channel inductive loop detectors. принцип действия основан на изменении в индуктивности в петлю, которая вызвана металлические компоненты передачи транспортных средств. изменения подобраны и оценивается с помощью микропроцессора. простота использования благодаря автоматической калибровки, когда рабочее напряжение

особенности:

устойчивость к высоким температурам, используется в видах среды

окружающая среда дрейфующих компенсировать автоматически

многоуровневая защита от молнии

с функцией зондирования неисправности контура автоматически (отключение или вырезание)

сотрудничать с барьер ворота реализовать автомобиль анти-хит и функцией автоматического закрытия

обнаружение транспортных средств вождения направление с двумя.

автомобиль Детектор:

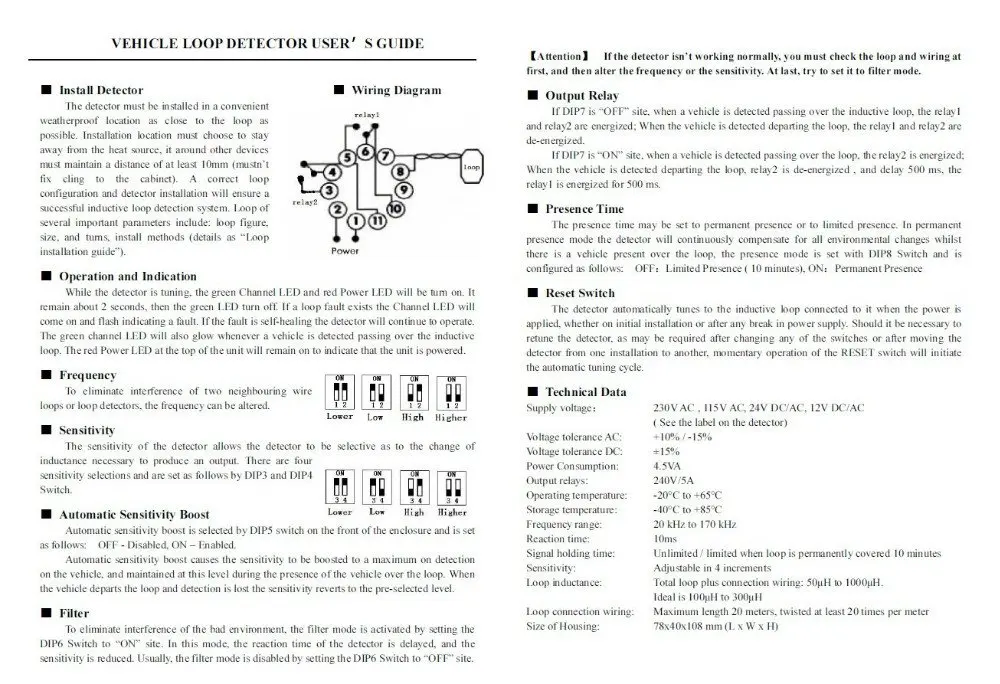

детектор должен быть установлен в удобном непогоды месте как можно ближе к петле, как это возможно. место установки должны выбрать, чтобы держаться подальше от источника тепла; его вокруг другие устройства должны поддерживать расстояние не менее 10 мм (не должно установки рядом с коробки стены). правильной конфигурации петли и детектор установки обеспечит успешное индуктивной петли системы обнаружения. петля из нескольких важных параметры включают в себя: петли, размер, оказывается, установить методы.

ПАРАМЕТРЫ:

напряжение питания: 230 В AC, 115 В AC, 24 В DC/AC, 12 В DC/AC (См. этикетку на детектор)

напряжения ПЕРЕМЕННОГО ТОКА: + 10%/-15%

допуск по напряжению ПОСТОЯННОГО ТОКА: ± 15%

Потребляемая мощность: 4.5VA

выход реле: 240 В/5A

рабочая температура:-20 ° C до + 65 ° C

температура хранения:-40 ° C до + 85 ° C

диапазон частот: 20 кГц до 170 кГц

время реакции: 10 мс

сигнал выдержки: Неограниченное/limited, когда цикл постоянно покрыты 10 минут

чувствительность: Регулируемая с шагом 4

индуктивность контура: Всего петля плюс соединения проводов: 50μH чтобы 1000μH.

идеально является 100μH чтобы 300μH

петля проводку: Максимальная длина 20 м, витая по крайней мере 20 раз за метр

размер Корпуса: 78x40x108mm (Д х Ш х в)

автоматическое Увеличение Чувствительности

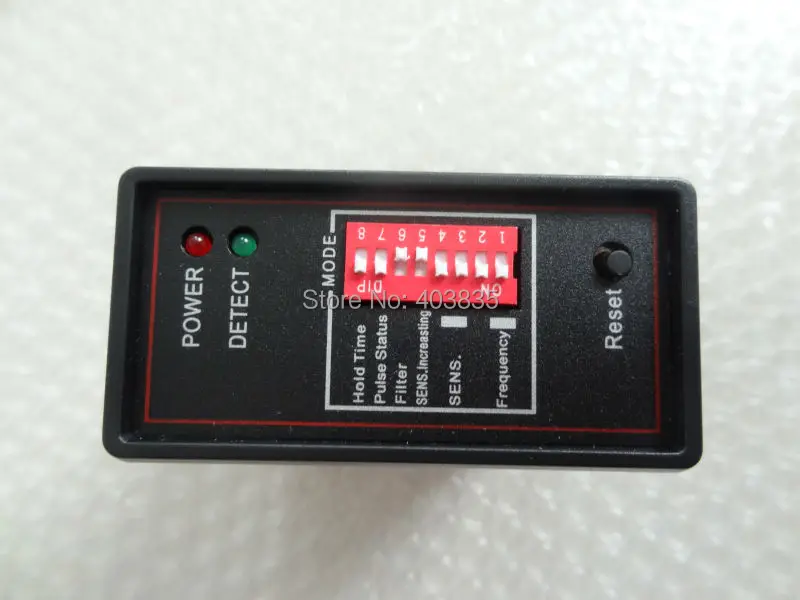

автоматическое увеличение чувствительности выбирается DIP5 переключателя на передней части корпуса и устанавливается следующим образом:
OFF-Инвалидов, НА-Включен.

автоматическое увеличение чувствительности вызывает чувствительность к быть увеличена до максимума при обнаружении на транспортном средстве,
и поддерживается на этом уровне во время присутствия транспортного средства за цикл. средство отправляется в петлю и обнаружения теряется чувствительность возвращается к предварительно выбранного уровня.

выход Реле

если DIP7 является " OFF " сайта, когда транспортное средство обнаружено проходя по индуктивной петли, the relay1 и relay2 находятся под напряжением;
когда транспортное средство обнаружено отходя петлю, the relay1 и relay2 обесточены.

если DIP7 является " ON ", когда транспортное средство обнаружено проходя через петлю, the relay2 находится под напряжением, Когда транспортное средство обнаружено отходя петлю, relay2 обесточивается, и задержки 500 MS, the relay1 находится под напряжением в течение 500 мс.
