Статус продукта: На складе

Тип: Промышленное вспомогательное оборудование компьютера

Упаковка: Да

Размер модели: SVS400A89_REV10_5LED

Specification: 8ch optoelectronic isolation digital input and output(NPN)

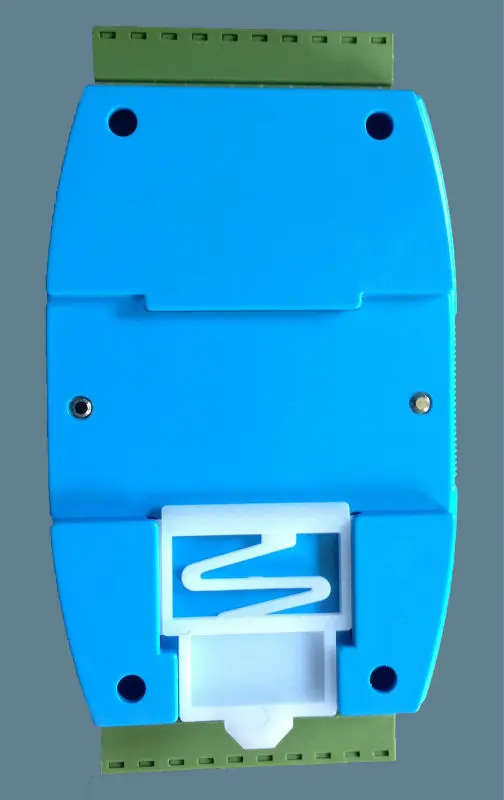

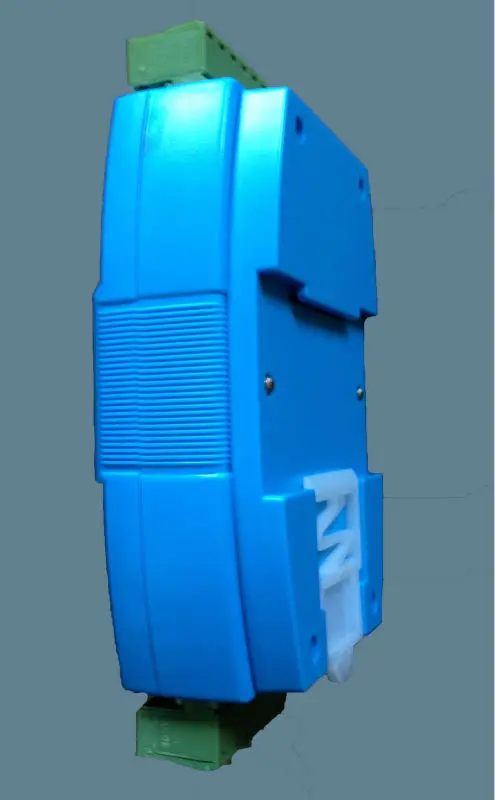

Детальная информация о товаре

1. описание Продукта

• 8-канальный оптоэлектронные изоляции цифровой вход и выход (NPN)
• использованием RS485 MODBUS RTU связи стандарта. он может быть произведен зачет с конфигурацией программного обеспечения, PLC и сенсорной панели
• связи, вход и выход СВЕТОДИОДНЫЙ индикатор
• связи цепи предназначены для защиты от молний и помехоустойчивость
• может быть использован для сигнала сбора и контроля Промышленных поле аппарата
• 3 Год гарантии качества для нормального использования

2. Спецификация

• цифровой вход 8-канальный
• цифровой выход 8-канальный (NPN, 500mA)
• рабочая Температура-20-70° C
• внешний источник питания ПОСТОЯННОГО ТОКА 9 В-30 В/2 Вт
• 1500VDC изоляция защиты
• способ установки СтандартDIN рельс или винт
• размеры 125 × 73 × 35 мм

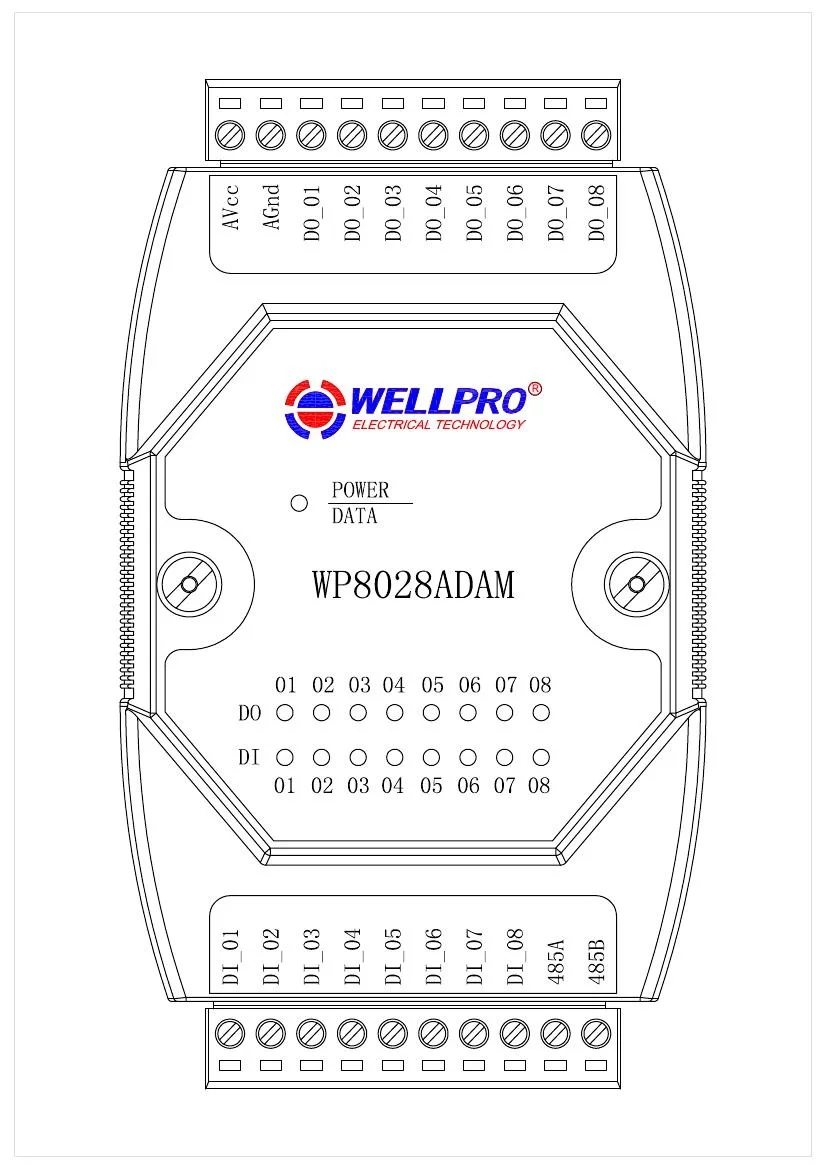

3. Interface определение

4 Цифровая схема применения

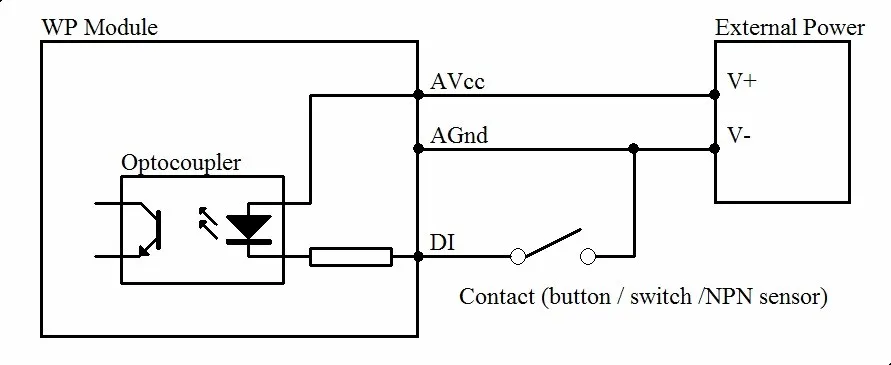

4.1 Цифровой вход

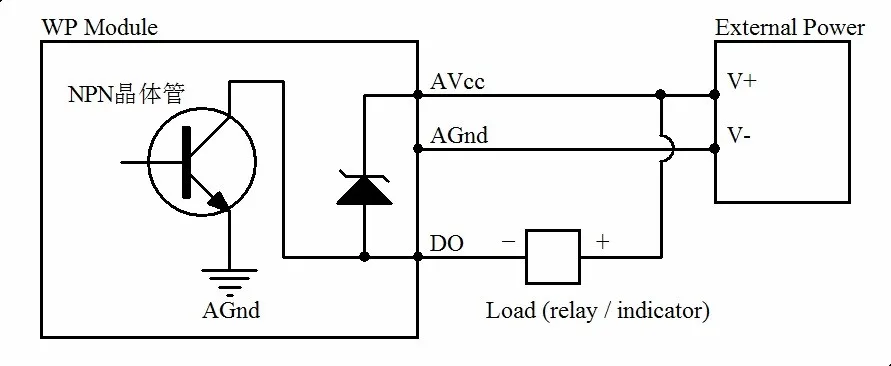

4.2 Цифровой выход

5 Инструкция Связи

5.1 Связь параметров (настройка по умолчанию): 9600, N, 8,1

5.2 Команд для цифровой вход коллекция:

отправить: 01 02 00 00 00 08 79 CC (например/шестнадцатеричный)

прием: 01 02 01 C2 20 19 (пример/шестнадцатеричный)

преобразования чтение данных " С2 " 2 шестнадцатеричное результаты «11000010». слева направо, она представляет собой 8 цифровой вход состояния канала DI_08 ~ DI_01. здесь имеется в виду DI_08, DI_07, DI_02 внести свой вклад, но других нет.

5.3 Команд для цифровой выход (несколько управления):

отправить: 01 0F 00 00 00 08 01 A4 FF 2E (например/шестнадцатеричный)

прием: 01 0F 00 00 00 08 54 0D (например/шестнадцатеричный)

преобразования чтение данных «A4» до 2 шестнадцатеричное результаты «10100100». слева направо, она представляет собой 8 цифровой выход состояния канала DI_08 ~ DI_01. здесь имеется в виду DO_08, DO_06, DO_03, есть выход, но других нет. Когда модуль получает правильный команда,, это сделает соответствующие действия и отправить ответ к хозяину. это успешной коммуникации.

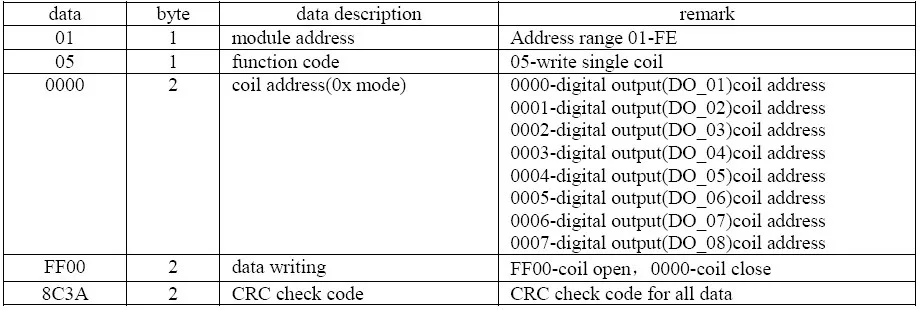

5.4 Команд для цифровой выход (один элемент управления):

отправить: 01 05 00 00 FF 00 8C 3A (например/шестнадцатеричный)

прием: 01 05 00 00 FF 00 8C 3A (например/шестнадцатеричный)

когда модуль получает правильный команда,, это сделает соответствующие действия и отправить ответ к хозяину. это успешной коммуникации.

5.5 Команда государственной коллекции цифровой выход:

отправить: 01 01 00 00 00 08 3D CC (например/шестнадцатеричный)

прием: 01 01 01 A4 50 33 (пример/шестнадцатеричный)

преобразования чтение данных «A4» до 2 шестнадцатеричное результаты «10100100». слева направо, она представляет собой 8 цифровой выход состояния канала DI_08 ~ DI_01. здесь имеется в виду DO_08, DO_06, DO_03, есть выход, но других нет.

5.6 команд для модуля установки адреса:

отправить: 00 06 00 64 00 01 08 04 (пример/шестнадцатеричный)

прием: 00 06 00 64 00 01 08 04 (пример/шестнадцатеричный)

эта команда означает отправить код модуля, установить адрес модуля 01, это настройки могут быть сохранены при отключении питания; по умолчанию адрес модуля составляет 01, каждый модуль адрес может быть назначена отдельно при использовании нескольких модулей по сети. внимания требуется только один модуль может быть использован в 485 году сети при использовании нескольких адрес отправки, в противном случае все модули будут иметь одинаковый адрес в 485 сети. когда модуль получает правильный команда,, это сделает соответствующие действия и отправить ответ к хозяину. это успешной коммуникации.

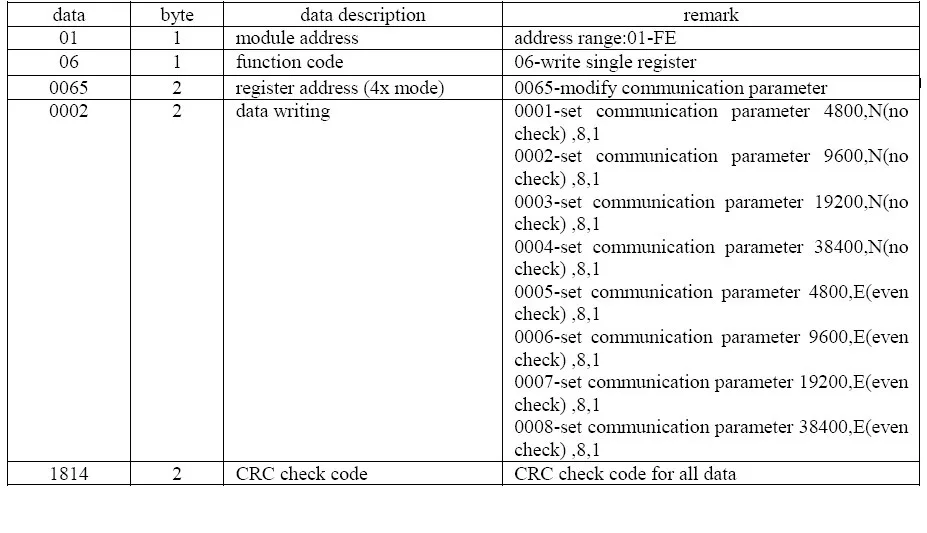

5.7 Команд для связи параметра:

отправить: 01 06 00 65 00 02 18 14 (пример/шестнадцатеричный)

прием: 01 06 00 65 00 02 18 14 (пример/шестнадцатеричный)

эта команда означает отправить код модуля и установить связь параметров как " 9600, N (Не проверено), 8, 1 ". Это настройки могут быть сохранены при отключении питания. связи по умолчанию параметр " 9600, N (не проверено), 8, 1 ". внимание требуется, при выборе правильного связь параметров в связи установки и перезагрузки терминала связи, установка будет сделано. Обычно, ниже скорости передачи, нижняя сделки скорость, но выше сделки стабильности. обратное тоже верно. Когда модуль получает правильный команда,, соответствующие меры будут приняты и ответ будет отправлен к хозяину. это успешной коммуникации.

6. СВЕТОДИОДНЫЙ Индикатор описание

• когда модуль включен, индикатор горит зеленым.
• когда модуль находится под связи, СВЕТОДИОД горит.
• когда модуль получите правильные команды, ИНДИКАТОР ГОРИТ зеленым.
• когда модуль получить неправильные команды или команды для других модулей, ИНДИКАТОР ГОРИТ красным.

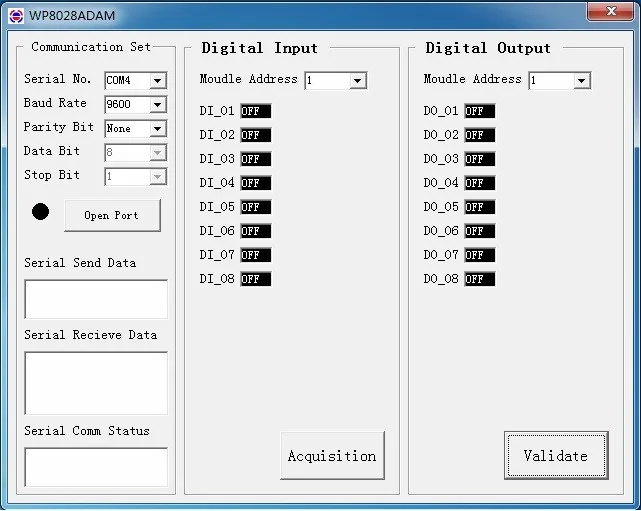

7. ПК отладки инструкция

этот модуль предоставляет программное обеспечение для настройки параметров и функциональный тест. пожалуйста, выполните следующие действия:

• подключите модуль и компьютера с помощью RS485 конвертер.
• подключить 12 В или 24 В питания с модулем и питание., чтобы избежать ненужных повреждений, пожалуйста, убедитесь, что питание положительные и отрицательные клеммы правильно подключены перед включением.
• откройте программное обеспечение, выберите правильный номер модуля, вы увидите окно функции тест или настройки параметров.
• набор параметра, открытый интерфейс связи.
• выберите соответствующие настройки, сбор и элементы управления.

8. RS485 сети схема
