рабочее Напряжение: DC3.3 ~ 5 В
Ток покоя: ≤ 5ma
рабочая Частота: 433 МГц (Другие можно настроить)
Чувствительность приемника:-108dB
получить Расстояние:15 м выше
частотный диапазон: ± 2 МГц
рабочая Температура:-25 ~ 75
режим работы:толчковой, self-locking, блокировка
выход: 4 канала уровень CMOS сигнал, соответствующий пульт дистанционного управления ABCD 4 кнопки.
примечание:
совместимый передатчик тип кодировки: EV1527
если вы не используете передатчик кодирования EV1527 не будет применяться к приемнику.
если вам нужно настроить другие режимы, такие как PT2262 декодирования, HT6P20B, HCS301, T301A, T301E, HT6P20B, HCS301, T301A, E301E и т. д., нужно заказать больше, чем 500 шт. (каждый 500 шт.) добро пожаловать индивидуальные заказы, пожалуйста, свяжитесь с нами.

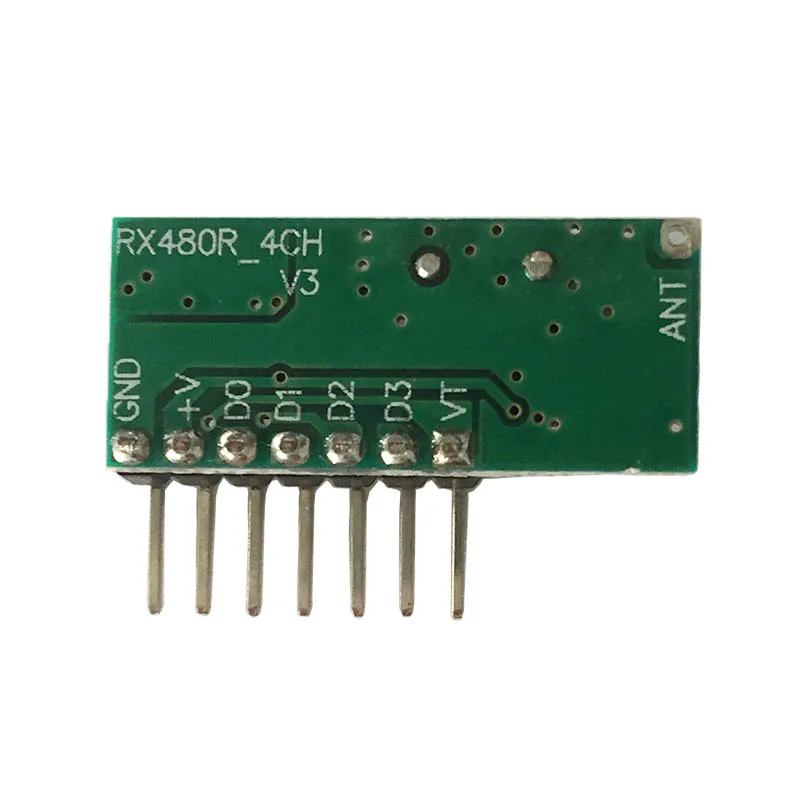

контакты Инструкция
ЗЕМЛЯ: groud или отрицательный полюс
+ V: DC3.3 ~ 5 В вход
D0: выходные Данные
D1: выходные Данные
D2: выходные Данные
D3: выходные Данные
VT: Выход
инструкции
, как Программирование: & #8203;
1. Удалить существующие данные:нажмите кнопку обучения 8 раз. ответ: СВЕТОДИОД мигает 7 раза.
2. Learning код удаленного:нажмите обучения кнопку один раз, два или три раза (см. ниже).
СВЕТОДИОД включается:режим обучения является активным. нажмите любую кнопку на пульте дистанционного управления.
СВЕТОДИОДНЫЙ индикатор мигает три раза:обучения успешно завершена.
3. Test:после выше операцию, приемник доска можно управлять с помощью пульта дистанционного управления.
несколько передатчиков с различных Идентификаторов могут быть извлечены и хранить дополнительно, начиная с шага 2.
смесь различных режимов.

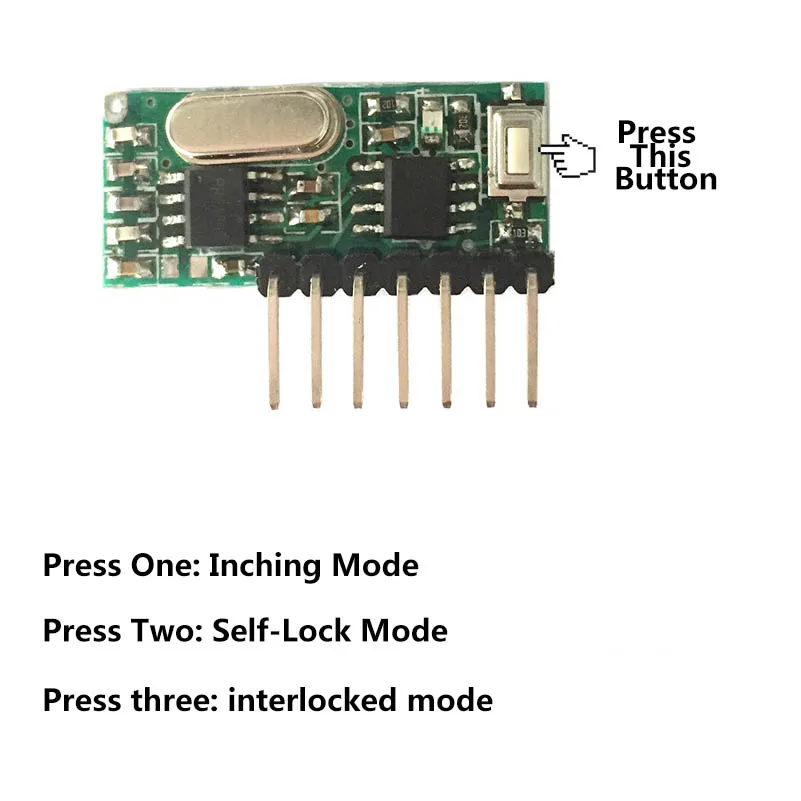

использование кнопки (устанавливает режим и начинается процесс спаривания):
нажмите один раз:Inching mode (Режим Кратковременное)
нажмите дважды:self-Lock Mode (Переключить Режим 4 Каналов)
нажмите три раза:interlocked режим (выбранного канала активный и быть очищены, если другой канал становится активным)
это инструкции обеспечивается Манфред, благодаря Манфред)
пример применения

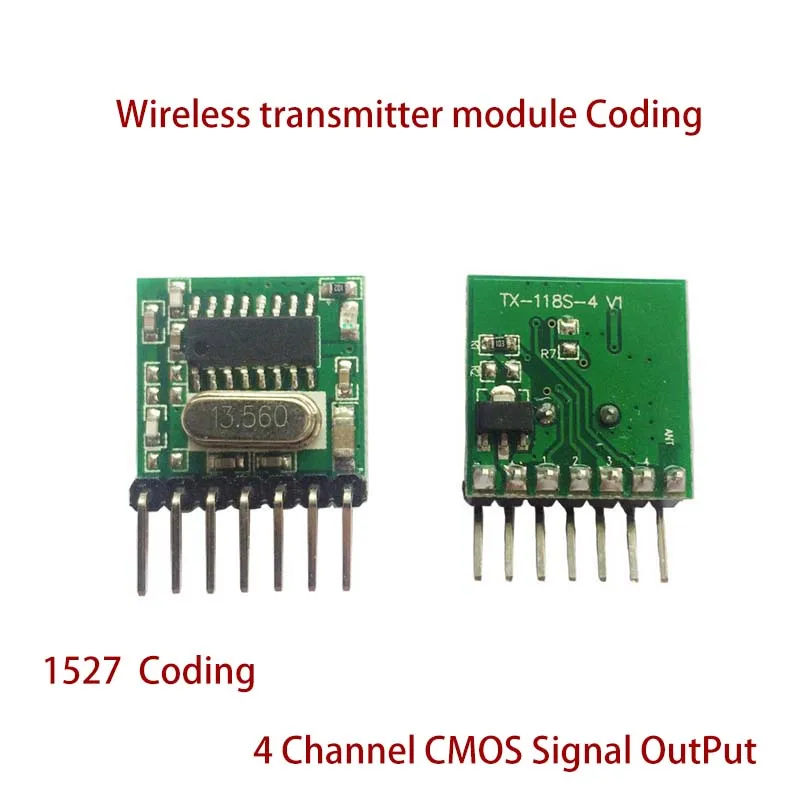

[модуль передатчика] Модель Продукта: TX118SA-4
мощность передатчика: 11dbm
расстояние: 200 М
эмиссия ток: 10MA
ток в режиме ожидания: менее 3UA
темп стрельбы: максимальная 10KB/S
передачи отклонение: +/-7. 5 КГЦ/узкополосного излучения
модуляции: ASK
рабочее Напряжение: 3 в ПОСТОЯННОГО ТОКА В-24 В
настраиваемые специальный код: тип MCU. Дополнительный фиксированный тип кодирования: PT2262/EV1527/HT6P20B
ключевые данные:, B, C, D группы 4 входы могут быть объединены в 15 групп. ток В Режиме Ожидания: < 3UA
каждый модуль имеет уникальный ИДЕНТИФИКАЦИОННЫЙ код адреса.
все модули К1-К4 четырех ключевых код то же самое.

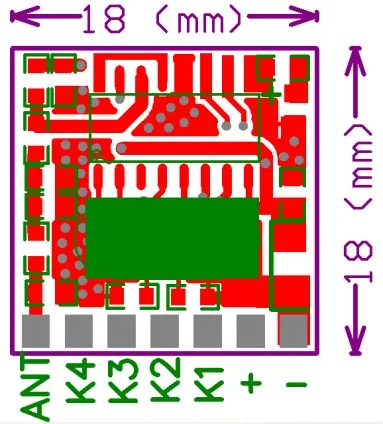

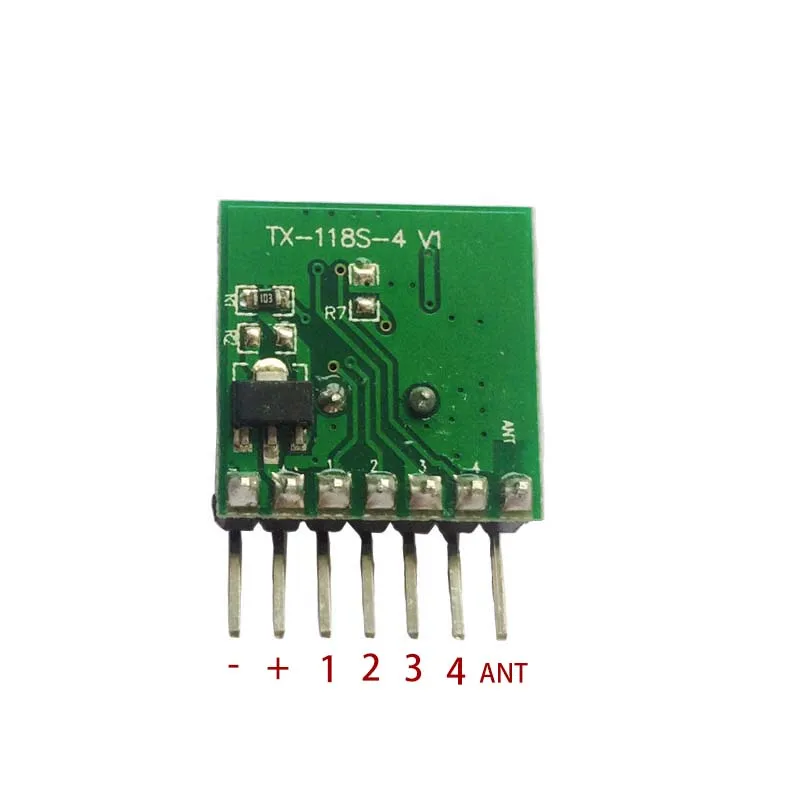

Pin Описание:
-: отрицательный питания
+: положительный источник питания, DC 3-24 В
K1: Внешний вход ключи, короткое замыкание на массу начала передачи данных на 1, кнопку на пульте дистанционного управления.
K2: Внешний вход ключи, короткое замыкание на массу 2 передачи данных, эквивалент пульте дистанционного управления кнопку B.
K3: Внешний вход ключи, короткое замыкание на массу начать передачу данных 3, эквивалент C клавишу на пульте дистанционного управления.
K4: Внешний вход ключи, короткое замыкание на массу 4 передачи данных, эквивалент дистанционного управления D ключи.
АНТ: передающей антенны

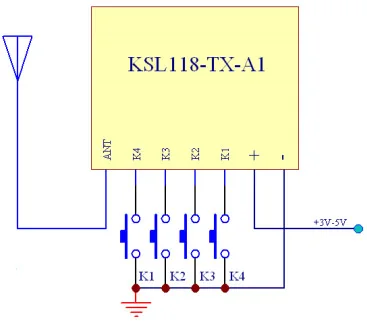

типичное применение схемы приведен ниже
