Демо-плате Тип: Другие
Размер модели: Raspberry Pi 3 Model B
Производитель: OXA
Control module: for arduino control board
PCB size: 61*74mm
LED color: blue
горячие Продажи в Новом Году
добро пожаловать в Электронный за рубежом торговый
особенности:

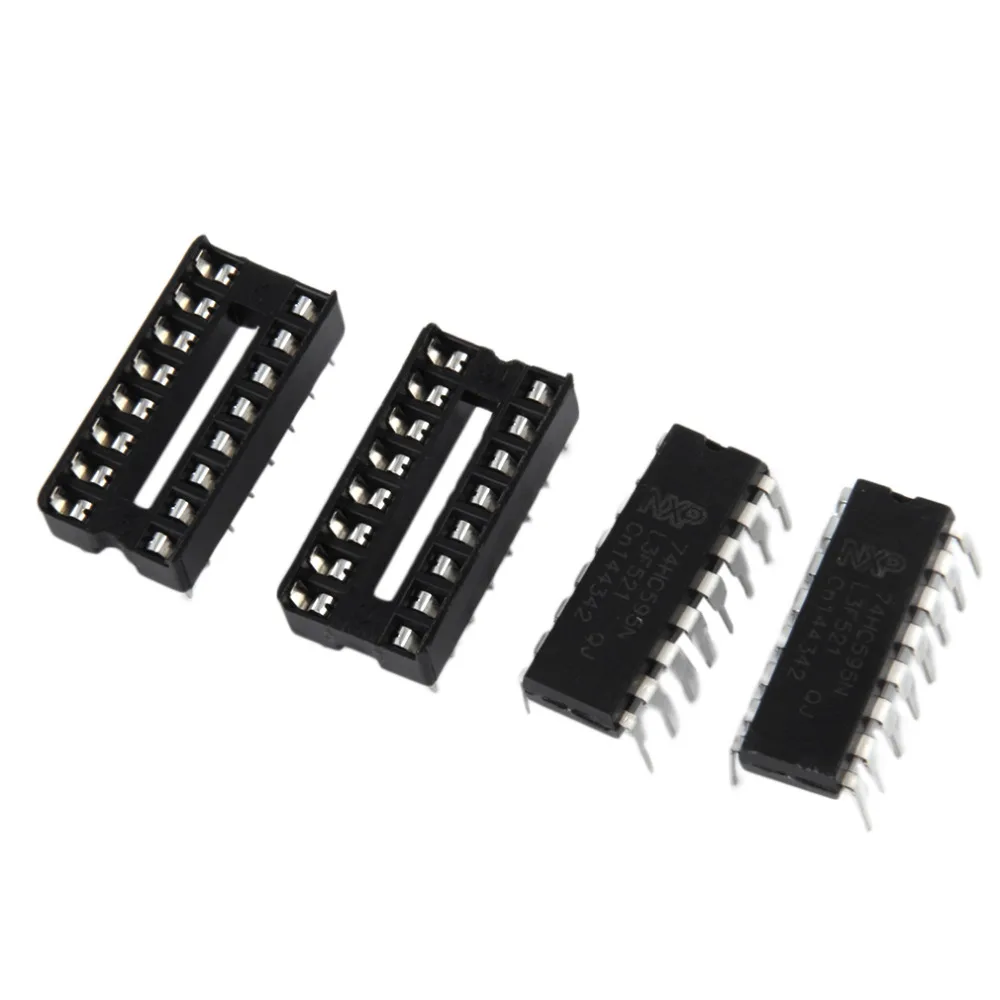

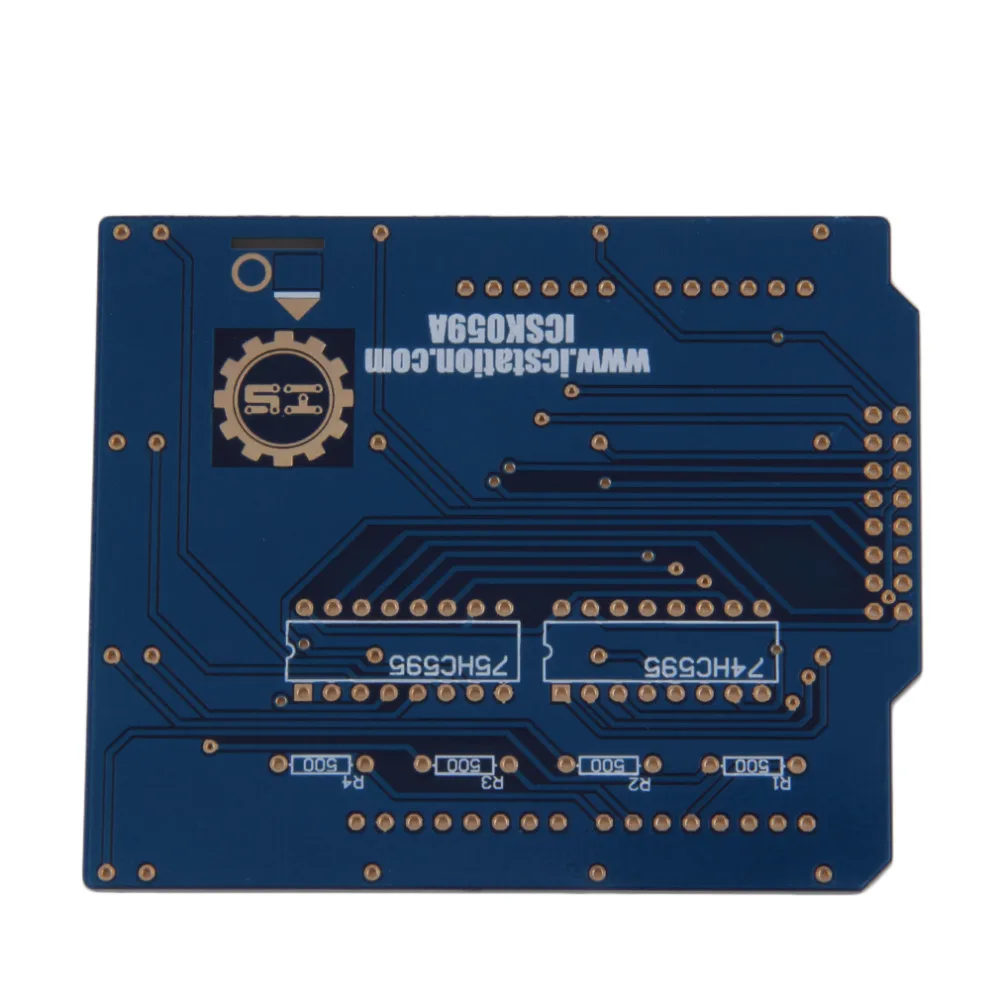

4x4x4 Свет Куб комплект использует 64 кубовидной ПРИВЕЛО, и контролируется Arduino. плата расширения использует два 74HC595 регистр сдвига чипов, с помощью восьми I/Os может осветить 4x4x4 Свет Куб, аппаратные ресурсы необходимо меньше, чем другие 4x4x4 свет куб. плата расширения (потребности 20 I/Os, чтобы управления).
Описание схемы:
дисплей часть 4x4x4 Свет Куб комплект состоит из 64 кубовидной ПРИВЕЛО, использует два 74HC595shift регистрация чипа для управления LED анод, 4 I/O порты Arduino управления 4 общие cathodes of LED.
технические характеристики:
модуль управления: arduino платы управления

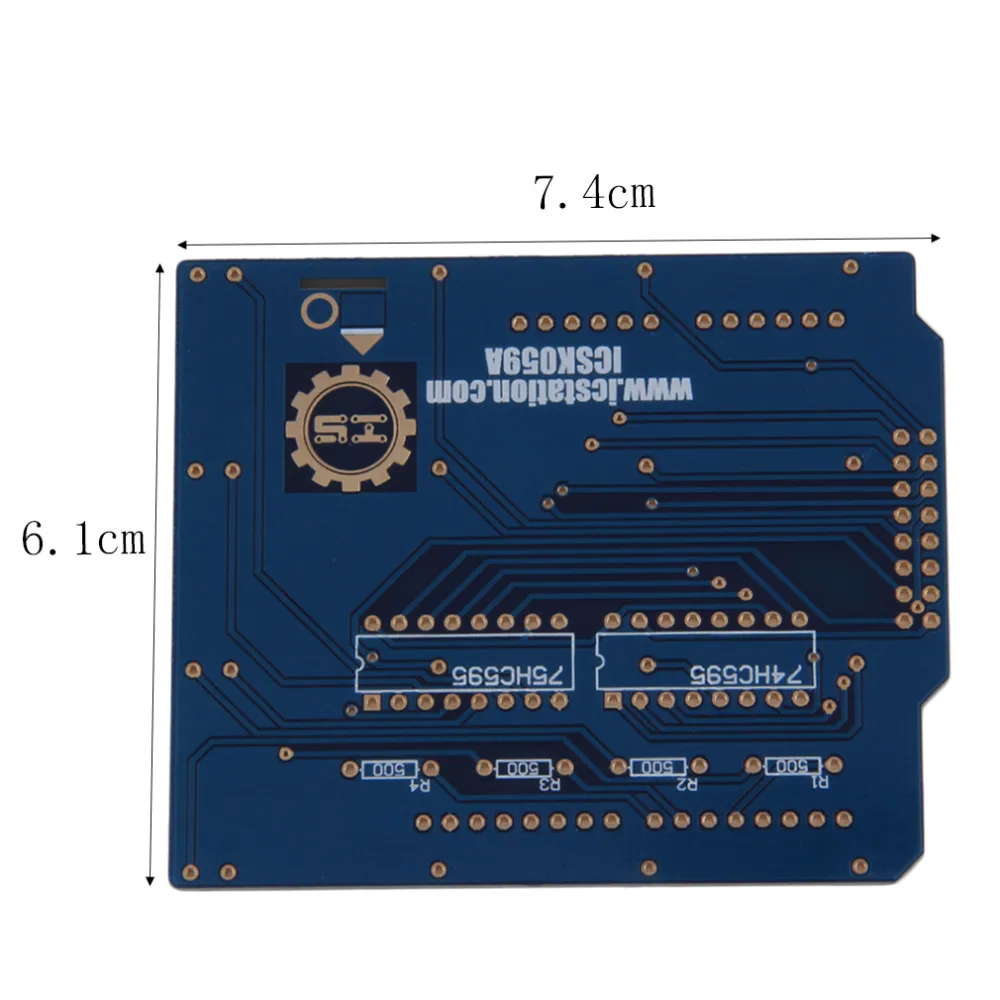

размер ПЕЧАТНОЙ ПЛАТЫ: 61*74 мм
LED цвет: синий

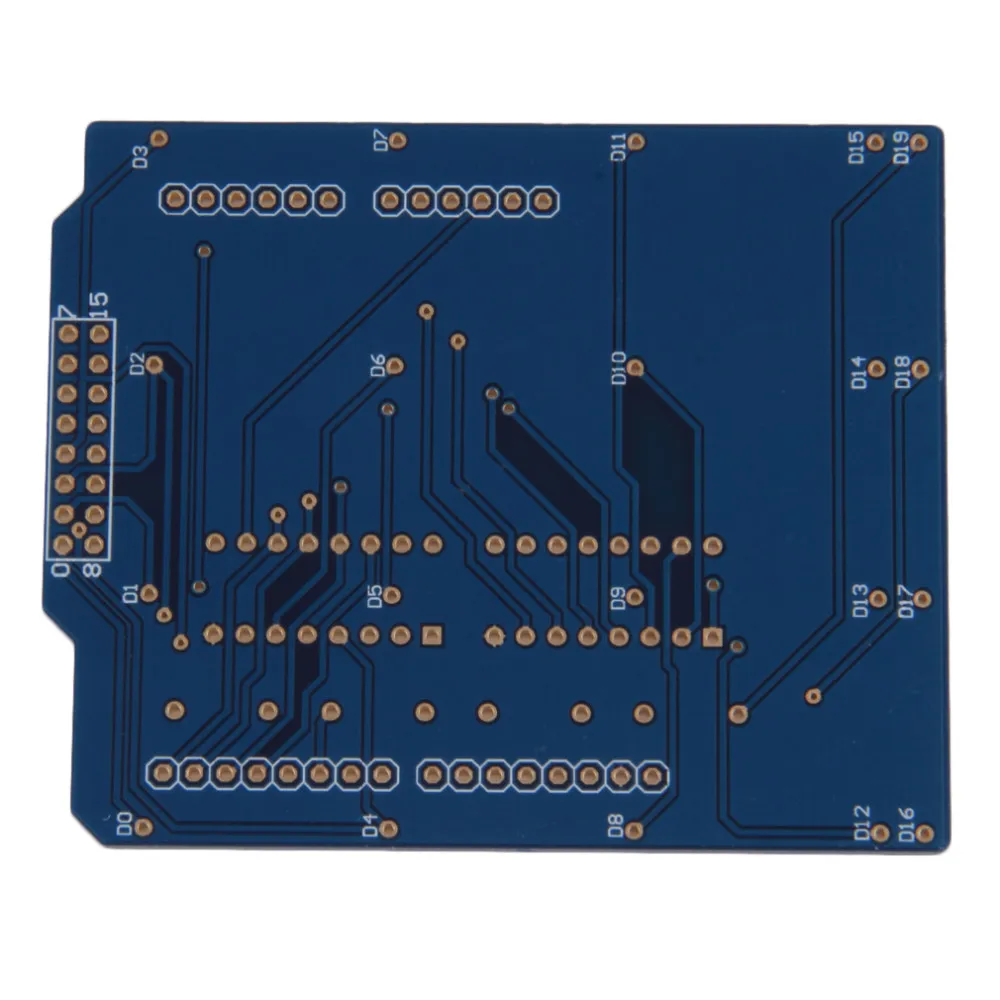

0 ~ 15 слот Схема используется для установки LED анод; D16 ~ D19 слот используется для установки LED катод.
плата расширения и управления Arduino булавки.
74HC595 контактный arduino
SH 0
ST 1
OE 2
DS 3
D16 4
D17 5
D18 6
D19 7
внимание:
этот комплект 4x4x4 свет куб платы расширения, без arduino чип управления или модуль управления.
обеспечить с arduino библиотека, но менее отображения эффектов, если вам нужно больше эффектов, вам нужно собрать самостоятельно.
В Комплект Поставки Входят:

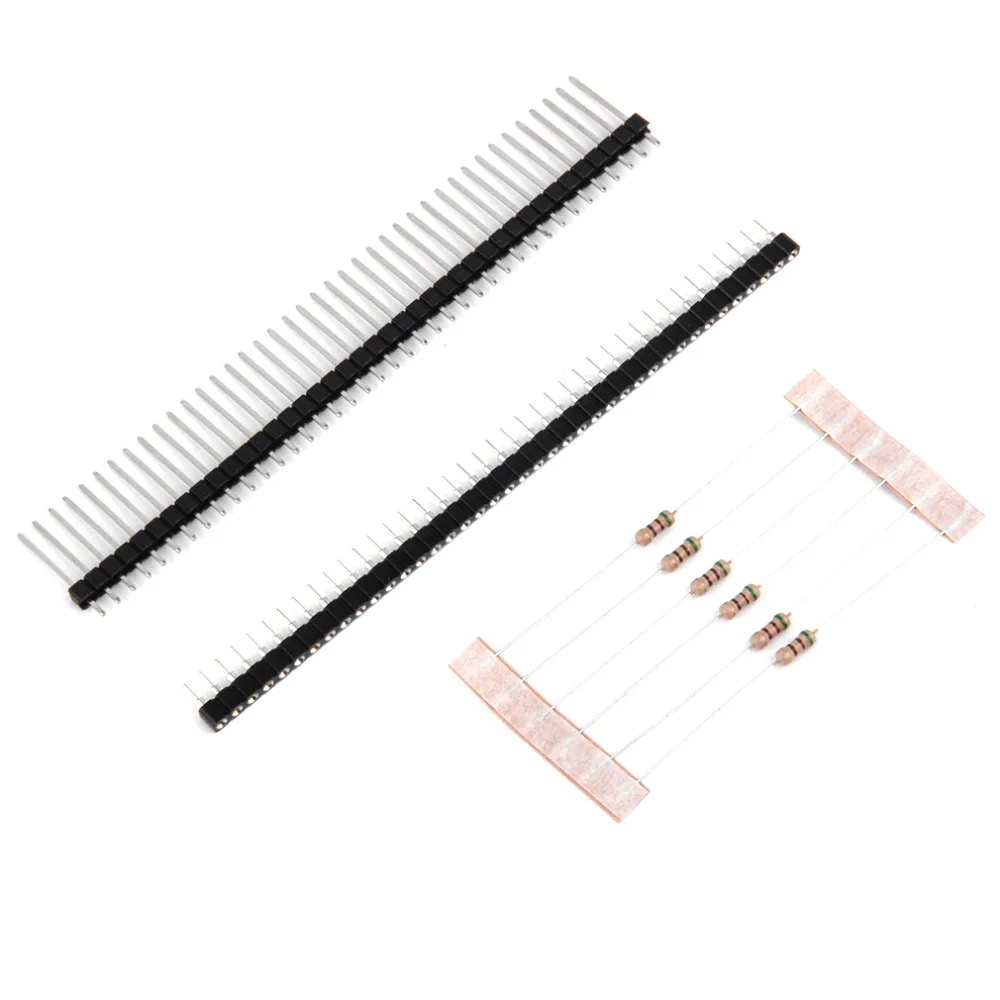

1 х DIY Kit
У этого товара еще нет отзывов
